一、主要用途和技术参数
2000KN钢结构高强螺栓扭矩试验机参照NB/T31082-2016《风电机组塔架用高强度螺栓连接副》、GB/T3098.1-2010《紧固件机械性能螺栓、螺钉和螺柱》GB50205-2001《钢结构工程验收规范》有关要求设计制造，可对大六角头高强螺栓连接副(M33—M64)的轴力、扭矩、扭矩系数、进行检测，显示并打印。
二、2000KN钢结构高强螺栓扭矩试验机技术参数：
1、供电电压： 控制系统220V AC；主机电机AC 380V
2、伺服电机功率：5.0KW，牵引电机250W
3、输出转速：约1r/min
4、轴力检测范围：100~2000kN
5、扭矩检测范围：500~30000Nm
6、螺栓规格：M33~M64
7、螺栓长度：130~500mm
8、试验精度：轴力±1.0% 扭矩±1.0%
9、轴力、扭矩、时间等曲线显示
11、设备总重量 约8100kg
三、2000KN钢结构高强螺栓扭矩试验机主要配置

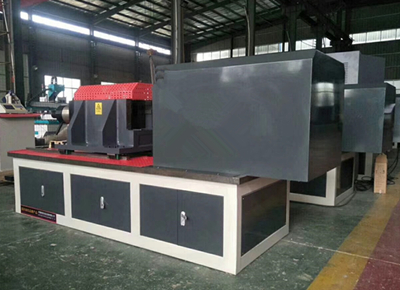

1、试验主机含2000kN轴力传感器和30000NM扭矩传感器
2、采用日本松下伺服电机及松下专用伺服控制器
3、控制部分采用品牌微机，专用高强螺栓试验机测控软件
4、联想商用电脑及19寸液晶显示器
5、激光打印机一台
6、标准配置：高强螺栓内挡板、外挡板和防转插板（M33、36、39、42、45、48、52、56、64）
2000KN钢结构高强螺栓扭矩检测仪当轴力达到标准规定的值后，检测仪发出蜂鸣声并记录检测数据峰值，设备停留1秒钟后自动反转松开试样，同时试验机根据检测的轴力和扭矩自动计算出扭矩系数并且自动显示出来；当一组试验做完后检测仪自动计算N个试件的平均轴力、平均扭矩、平均扭矩系数、标准偏差和变异系数等；配备扭剪型扳手后也可以对扭剪型螺栓的预紧力进行检验。2000KN钢结构高强螺栓扭矩试验机主要用于钢结构和大型风电螺栓的检测！
|
