试验仪器类型：冲击试验缺口投影仪
规格型号：CST-50
一、主要特点：

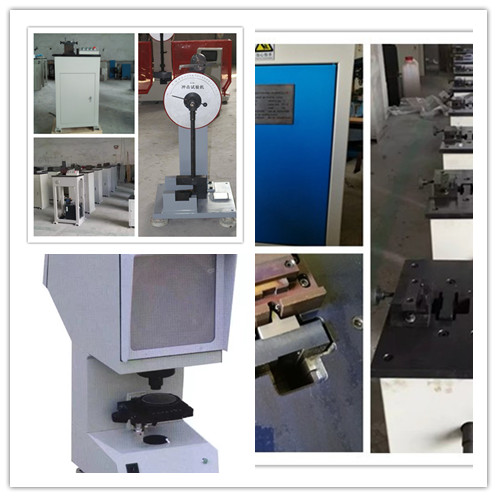

CST-50冲击试样缺口夏比投影仪是专用于检查夏比V型和U型冲击试样缺口加工质量的专用光学仪器。
本冲击试样验口投影仪是利用光学投影方法将被测的冲击试样V或U型缺口标准样板图比对，以确定被检测的冲击试样缺口加工是否合格，操作简便，检查对比直观、效率高，是目前唯一切实可行、并能保证检查质量的方法，是相关理化试验室的必备仪器。该产品满足GB/T229-2007《金属材料夏比摆锤冲击试验方法》的要求，可同时满足ASTM E23-02a等国际标准。
二、主要技术指标：
1、投影屏直径 ：200*200mm（新型投影屏有刻度显示）
2、工作台尺寸 ：
方工作台尺寸：110×125mm
方工作台直径：90mm
工作台玻璃直径：70mm
3、工作台行程 ：
纵向：±10mm
横向：±10mm
升降：±12mm
4、工作台转动范围:0～360°
5、仪器放大倍率：50X
物镜放大倍率： 2.5X
投影物镜放大倍率：20x
6、光源（卤钨灯）：12V 100W
7、电源： 220V 50Hz
8、外形尺寸：515×224×603mm
9、重量： 20kg
三、设备主要配置：
1.CST-50投影仪主机 一台
2.底座调整钮 四个
3.电源线 一根
4.卤钨灯 二个
5.平板玻璃 一块
|
