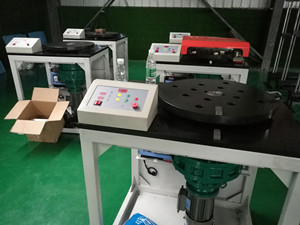

产品名称：钢筋弯曲试验机
产品型号：GW-40/50
一、产品概述：
GW系列钢筋弯曲试验机,采用摆线针轮减速系统,PLC控制电器及精度,数显器显示角度,更有可靠限位,电动安全操控弯曲，零件更换简便，工作噪音小，是目前最完善的弯曲试验机�！案纸钔淝匝榛笔嵌愿纸罱衅矫嫱淝匝榈淖ㄓ蒙璞�。该型钢筋反向弯曲试验机系根据最新标准GB/T1499.2-2018的要求，该设备符合YB/T5126-2003钢筋混凝土用钢筋弯曲和反向弯曲试验方法的要求。
二、设备优势：
1、单片机控制电器及精度，数显器显示角度。
2、限位装置可靠性高、稳定性好。
3、增加防止铁屑、螺钉泄露对设备危害措施。
4、附件结构合理，零件更换简单。
5、电动安全操控弯曲，工作噪音小，环境清洁。
6、GW-40B型最大弯心轮径5XФ40=200能满足国内二三类钢筋弯曲试验机
7、GW-40C型最大弯心轮径7XФ40=280能满足进口四类钢筋弯曲试验机，最大试验能达7倍钢筋。
2018新标准中规定钢筋反向弯曲试验机在做反向弯曲试验时，应先正向弯曲90度，然后把该试样放在100℃+10℃温度下保温不低于30min，自然冷却后再进行反向弯曲20°；这两个弯曲角度应保持负载的情况下测试。
三、技术参数指标：
|
项 目
|
GW-28(25A)
|
GW-40B/C
|
GW-50A
|
|
弯曲钢筋直径范围
|
Ф6-Ф25
|
Ф6-Ф40
|
Ф40-Ф50
|
|
金属管正向弯曲角度
|
0°-180°内任意设定
|
0°-180°内任意设定
|
0°-180°内任意设定
|
|
金属管反向弯曲角度
|
0°-180°内任意设定
|
0°-180°内任意设定
|
0°-180°内任意设定
|
|
工作盘转速(r/min)
|
＜2
|
＜2
|
＜2
|
|
辊心距离(mm)
|
146
|
205
|
260
|
|
工作盘直径(mm)
|
Ф580
|
Ф680
|
Ф950
|
|
电动机功率(kw)
|
1.5
|
1.5
|
5.5
|
|
随机配标准弯心套
|
一套（Ф6-Ф25）
|
一套（Ф25-Ф40）
|
一套（Ф40-Ф50）
|
|
主机外形尺寸(mm)
|
980×780×1080
|
1200×900×1190
|
1470×1140×1190
|
|
机器重量
|
1100kg
|
1100kg
|
2600kg
|
|
