一、设备定义与核心功能

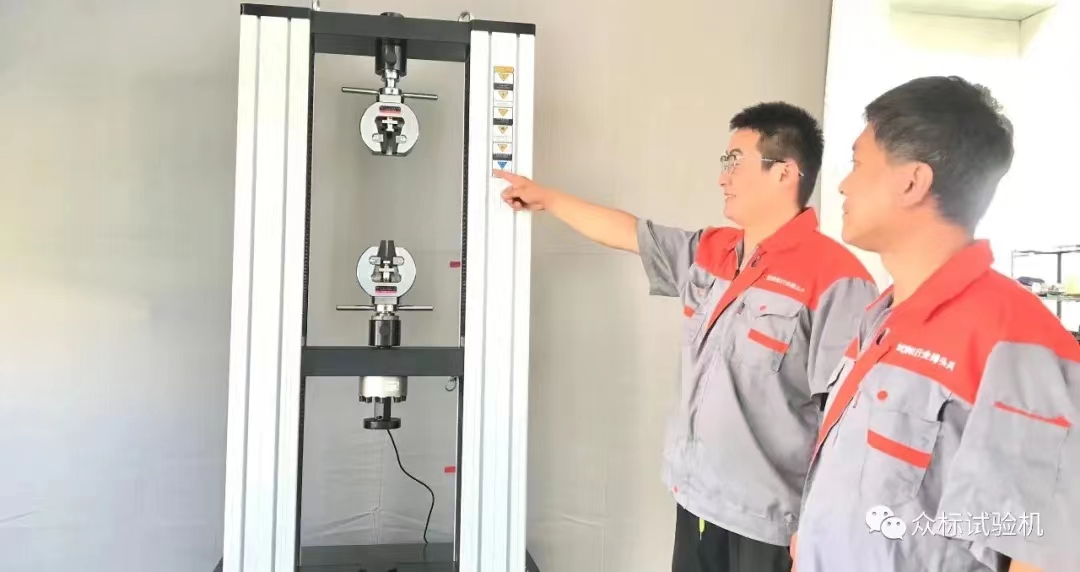

电子拉压力试验机（也称电子拉力机或万能材料试验机）是一种通过高精度力学加载与数据采集系统，对材料进行拉伸、压缩、弯曲、剥离、撕裂等力学性能测试的精密仪器。其核心功能是模拟材料在不同受力状态下的力学行为，获取抗拉强度、屈服强度、弹性模量、断裂伸长率等关键指标，为材料筛选、产品质量控制及科研分析提供量化依据。该设备广泛应用于工业生产、科研实验及质量检测领域，是材料力学性能评估的核心工具。
二、工作原理
电子拉压力试验机的工作原理基于力-位移闭环控制，通过以下步骤实现测试过程：
-
加载系统驱动
由伺服电机通过减速装置驱动精密滚珠丝杠，带动活动横梁移动，对试样施加轴向拉力或压力。加载速度可通过控制系统精准调节（0.001~1000 mm/min）。
-
力与位移测量
-
力值采集：通过高精度拉压力传感器（精度可达0.02%）实时监测试样所受载荷，将力学信号转换为电信号；
-
位移测量：利用光电编码器记录横梁移动距离，分辨率可达0.0001 mm，同步获取试样变形数据。
-
数据处理与控制
控制系统（微处理器或计算机）对采集的力-位移数据进行实时分析，绘制应力-应变曲线，并根据预设条件（如断裂、定伸长、定负荷）自动终止试验。部分高端设备支持恒力、恒位移、恒应变控制，满足复杂测试需求。
三、结构组成
电子拉压力试验机由机械结构、测控系统、辅助组件三部分构成：
1. 机械结构
-
机架：采用高强度合金钢材，提供刚性支撑，确保试验过程中无变形；
-
传动系统：伺服电机、滚珠丝杠及导轨组成，实现横梁平稳移动；
-
夹具：根据测试需求配置不同夹具（如拉伸夹具、压缩压板、三点弯曲工装），常见夹具材质为合金钢或碳化钨，确保试样无打滑、无损伤。
2. 测控系统
-
传感器：拉压力传感器（量程覆盖0.5N~100kN）、位移传感器（光栅编码器）；
-
控制器：微电脑或PLC，负责参数设定、数据采集及试验控制；
-
软件系统：支持试验曲线实时显示、数据统计（平均值、标准差）、报告生成（符合GB/ISO/ASTM标准），部分支持LIMS实验室数据共享。
3. 辅助组件
-
安全�；ぷ爸�：电子限位、过载�；ぃǔ砍�10%自动停机）、急停按钮；
-
环境箱（可�。河糜诟叩臀�、湿度条件下的试验。
四、应用领域
电子拉压力试验机的应用覆盖材料科学、工业制造、医疗器械、包装印刷等多个领域，典型应用场景包括：
表：电子拉压力试验机主要应用领域及测试项目
五、关键技术参数
设备性能的核心指标包括：
表：电子拉压力试验机核心技术参数
六、执行标准
设备设计与测试方法需符合国际及国内标准，主要包括：
1. 国内标准
-
GB/T 1040：塑料拉伸试验方法
-
GB/T 228.1：金属材料拉伸试验（室温）
-
QB/T 2358：塑料薄膜拉伸性能测试
-
YY/T 0148：医用胶带剥离强度标准
2. 国际标准
-
ISO 527：塑料拉伸性能测定
-
ASTM D638：塑料拉伸试验方法
-
ASTM F88：包装密封强度测试
-
JIS K7161：塑料拉伸性能试验
注：具体测试需根据材料类型选择对应标准，设备软件通常内置标准测试程序库。
七、操作注意事项
为确保测试准确性与设备安全，操作时需注意：
-
设备预热：开机后预热20分钟，减少温漂影响；
-
试样制备：按标准裁切试样，确保尺寸精准、无毛刺，避免应力集中；
-
夹具选择：根据材料特性选用夹具（如薄膜用气动夹具，金属用楔形夹具），防止打滑或损伤试样；
-
安全防护：试验时佩戴护目镜，避免试样断裂飞溅；设备运行中禁止触碰运动部件；
-
定期校准：每年至少进行一次力值与位移校准，使用标准砝码或计量部门认证的校准件；
-
维护保养：定期清理导轨、丝杠，添加润滑油；长期不用时每月通电一次防潮。
八、发展趋势
随着材料科学与工业4.0的发展，电子拉压力试验机正朝着以下方向演进：
-
智能化与自动化
-
集成AI算法实现试样自动识别、测试参数智能匹配；
-
搭载机器人上下料系统，实现无人值守批量测试。
-
高精度与多物理场耦合测试
-
力值精度向±0.1级突破，位移分辨率达纳米级；
-
集成温度、湿度、真空等环境控制�？�，模拟极端工况下的材料性能。
-
数据互联与数字化
-
支持工业互联网（IIoT），试验数据实时上传至云端，实现远程监控与分析；
-
结合数字孪生技术，构建材料力学性能数据库，辅助产品设计优化。
-
微型化与便携化
-
针对现场检测需求，开发小型化设备（如手持拉力计），兼顾精度与机动性。
结语
电子拉压力试验机作为材料性能评估的“标尺”，其技术发展与工业质量控制、科研创新紧密相关。未来，随着智能化与多场耦合测试技术的突破，该设备将在新能源材料、生物医用材料、航空航天复合材料等前沿领域发挥更大作用，为材料研发与产业升级提供更精准的量化支撑。
|
