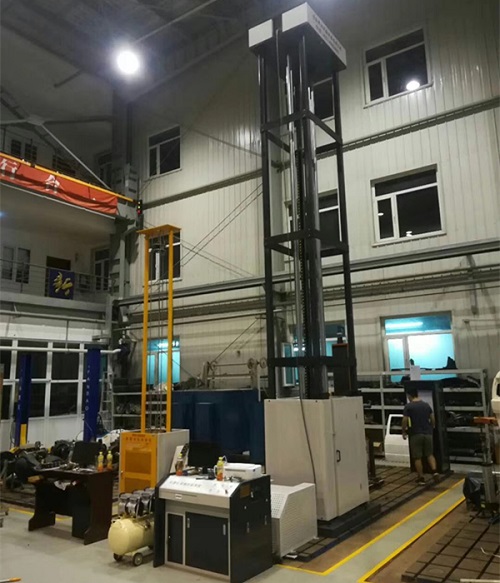

仪器化落锤冲击试验机由圆形滑柱及门式机架、底座、落锤提升机构，挂脱锤机构，安全防护装置等组成。
1、机架是由底座、顶板、方形立柱，圆形滑柱等组成。落锤及挂脱锤机构沿其滑柱上下滑动。
2、落锤：由锤体，冲击锤刃，配重砝码，挂钩等组成。落锤重量可根据试样厚度对砝码进行增加或减少。
3、挂、脱锤机构：由动横梁、挂钩气缸等组成。本机构沿滑柱上升或下降，完成携锤上升及锤体释放动作。释放落锤的力由气缸提供，2个滑套上端装有油毡，为加润滑油所用，在注意保持滑柱清洁的基础上，每周加油一次。
4、落锤的提升机构：本部分安装在主机机架的右侧，通过减速电机带动钢丝绳与挂脱锤机构联接。经电机正反转，使挂脱锤机构上升或下降，完成携锤运行或锤体挂钩/脱钩动作。本部分装有光电编码器，用来控制落锤的提升高度。
5、安全防护装置：本试验机有两种安全防护措施。
5.1、安全保险销机构：装在主机机架前两方形立柱上，当操作人员维护支座钳口时，应将落锤提升到指定高度，用双手推动两保险销，推到底为止。此时整个试验机断电，落锤底板面略高于保险销上面，起到�；は旅婀ぷ魅嗽比松戆踩淖饔谩５钡魇晕すぷ鹘崾�，将两保险销拉回到初始位置（注意：一定拉到初始位置，否则上升或下降时，落锤会撞到安全销），此时试验机通电。
5.2、安全防护网架：防护网架固定于主机机架底座上。防护网架的作用是防止断裂后的试样飞出损伤工作人员，并防止非工作人员进入落锤运行空间造成意外事故。
|
