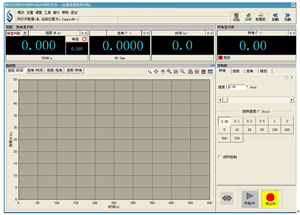

微机控制电子式扭转试验机主窗口是程序的控制中心，它负责管理各个功能窗口，并显示试样的基本信息和试验控制状态信息，用户试验时面对的就是这个窗口。
1. 【模式】菜单：负责系统管理工作，如系统模式的切换。
1) 试验模式：即试验控制模式，显示扭矩、扭角和转角测量值，启动和停止试验，记录试验曲线等等。
2) 分析模式：分析试验结果。
2. 【设置】菜单： 分为“选择扭矩传感器”、“选择扭转计”、“系统参数”、“分析参数
3. 【调整】菜单：调整系统调试参数，一般在调试机器时使用，操作人员禁止使用，有权限密码�；�。
4. 校准窗口：TEST系统可以通过软件数字精确调整扭矩采样显示值，在试验停止状态下，选择[调整]->[ 扭矩传感器校准]菜单，将调出校准窗口。
校准：
设置快左、左旋、微左速度和快右、右旋和微右速度；
选择左或右校准，试扭矩清零，转角清零；
在校准值文本框中输入校准值，一般取较大量程的50%；
放好测力环，控制试验力上升，接近校准时可以选择微动，当测力环达到校准值后，按下“校准”按钮，显示值将自动调整到校准值。
修正：
如果试验机传感器线性不好，那么需要进行修正；
设定修正级数，点击编辑按钮，设定需要修正的标准力值，较多20级，默认修正系数为1.0，点击完成按钮；
选中修正列表中的第一行，放好测力环，控制试验力缓慢的接近第一级的标准值，当测力环达到标准值后，按下“修正”按钮，显示值将自动调整到标准值；
切换到第二行，继续控制试验力缓慢的接近第二级的标准值，当测力环达到标准值后，按下“修正”按钮，以此类推，直到所有级别修正完成。
5. 【工具】菜单：
1) [压缩数据库]：略
2) [数据库导入导出]：略
6. 【窗口】菜单：选择”锁定”后，“显示板”、“曲线板”、“控制板”作为一个整体进行移动。选择“浮动”时，上述各窗口可以分别移动。
7. 【帮助】菜单：提供系统操作的帮助信息和系统的相关信息。
8. 【退出】菜单：退出LHZ TESTING SOFT控制程序。
② 系统状态栏：显示试验过程中试样和控制的相关信息，请用户随时留意状态栏中的提示信息，以避免盲目操作。
③ 系统工具栏：作用和系统菜单一样，但更便于用户选择；
1. [试验]：切换到试验模式。
2. [分析]：切换到分析模式。
3. [数据板]: 点击可以弹出数据板窗口，具体参见“数据板”一节。
4. [前翻]：向前翻动数据记录。
5. [后翻]：向后翻动数据记录。
扭矩、扭角显示板：扭矩、扭角的硬件调零、软件清零和显示，扭矩峰值显示，扭矩、扭角档位的选择等。
转角显示板：转角测量值的清零和显示以及夹头转动方向的指示。
曲线板：试验过程中，实时显示扭矩-时间、扭角-时间、扭矩-扭角和扭矩-转角曲线。自带工具条，支持局部放大和缩小等。
控制板：度盘显示扭矩，显示加荷速度，启动和停止试验过程。
二、扭矩、扭角和时间显示窗口
① 扭矩测量显示值: 根据选择的档位自动规约；
② 扭矩测量峰值: 当试验重新开始，峰值会自动清零；
③ 破型判断按钮：按下此按钮，在试验过程中，扭矩值如果满足试样破型的条件，试验会自动结束。如果按钮弹起，那么，即使试样已经破坏，试验也不会自动结束，用户必须手动结束试验。
④ 扭角测量显示值: 根据选择的档位自动规约；
按钮说明：
左旋和右旋方式的切换按钮：“左”代表左旋方式，“右”代表右旋方式；
测量值清零按钮
扭矩峰值清零按钮
“摘扭转计”按钮有两个用法，（1）试验中使用了扭转计：试验中，当试样扭角较小时，扭角测量采用的是扭转计测量信号，当扭角较大时，为了避免损坏扭转计而必须将扭转计取下，在取下扭转计之前，按下这个按钮，系统将用转角测量信号作为扭角值，保证测试曲线的完整性；（2）试验中不使用扭转计：如果用户在试验中不需要使用扭转计，请在试验开始之前，先将此按钮按下，那么，试验开始后，系统将直接将转角信号作为扭角值，从而构成一个完整的扭矩-扭角曲线，便于数据分析。
|
