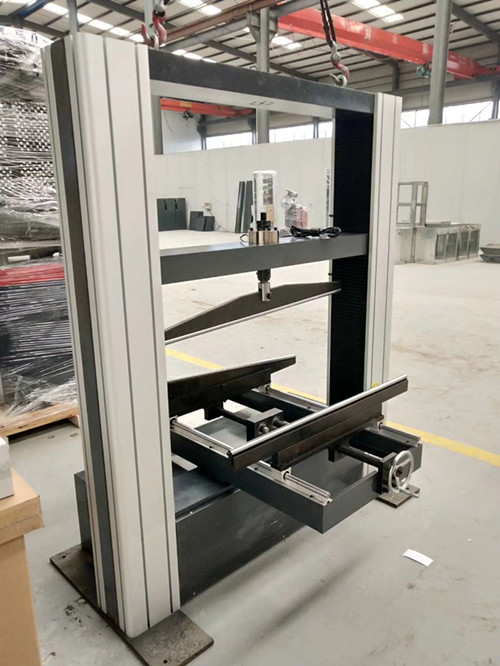

山东生产的万能材料试验机主机主要由负荷机架部分、动力传动系统、试样夹持系统和位置保护装置及测量控制软件构成。济南众标小编通过多年实际操作经验，总结以下几点：
1、在系统工作时，活动横梁位移控制系统的驱动下，配合相应的附件，可以使被测试样产生应力、应变，经测量、数据采集、处理后给出所需数据。
2、在底座的工作台面上，安装有立柱、滚珠丝杠和压缩弯曲试验台，立柱位于活动横梁的两侧，用于支撑上横梁，并为活动横梁起导向作用，防止活动横梁上、下移动时发生摆动。
3、工作台下部为铸造机器底座，它与横梁具有同等刚度。由上横梁、活动横梁、工作台、滚珠丝杠及立柱组成的门式结构的负荷机架，在实验过程中，力在负荷机架内得到平衡。
4、在上横梁与活动横梁之间，分别安装有拉伸上夹头和下夹头，当控制系统发出信号使直流伺服电机工作时，通过减速装置带动圆弧齿形带转动，从而驱动大带轮，使滚珠丝杠获得稳定的转速，带动活动横梁上、下移动。试验时，将试件安装在上、下夹头之间，上夹头不动，当活动横梁向下运动时，试件受到拉伸。
5、若把试件放在下压板上或放在弯曲试验台上，当活动横梁向下运行时，试件与压头接触，而被压缩或弯曲。同时由负荷传感器将载荷大小的信号输出给负荷测量系统，由位移编码器将活动横梁位移信号输出给位移测量系统。在万能材料试验机的主机前面，通常安装有行程保护装置，它是由限位杆、限位环和限位开关组成。上、下限位环的位置可以根据试验需要预先设定。
6、当活动横梁运行到极限位置碰动限位环时，限位杠自动滑落，由限位杆触动限位开关来切断电源，使活动横梁停止运行，从而起到�；せ餍谐�，防止上、下夹具碰撞等恶性事故发生。
以上几点就是山东万能材料试验机的主机组成部分及在工作中的相应状态，把这些分享给大家，希望给用户带来帮助。
|
