10吨数显万能拉力试验机依据GB/T16491-2008《电子式万能试验机》及JJG475-2008《电子式万能试验机》检定规程研发制造而成。拉力试验机主体结构为双丝杠门式结构，双试验空间，其中上空间为拉伸空间，下空间为压缩空间，进行试验力校准时应将标准测力计放在工作台与中横梁之间（即下空间）。主机的右侧为数显控制测量部分。整机结构大方，操作方便。

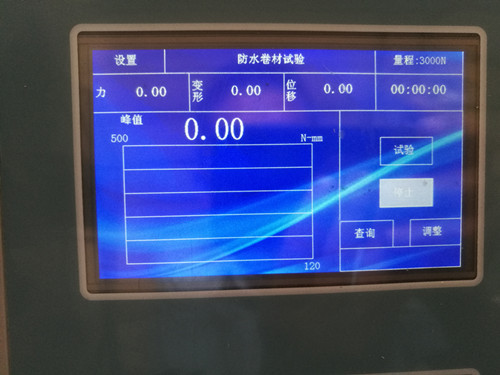

数显电子万能试验机采用高精度交流伺服调速电机及调速系统作为驱动装置、圆弧同步带轮作为减速系统，电机经减速系统减速后带动精密滚珠丝杠副进行加载。电气部分包括负荷传感器测量系统和位移测量系统组成。所有的控制参数及测量结果均可以在数显控制器屏幕上实时显示，若带计算程序可计算试样的弹性模量、抗拉强度、断后延伸率等参数。并具有过载�；さ裙δ堋�
10吨数显万能拉力试验机采用双臂式门式结构，双试验空间。高精度交流伺服调速电机及驱动器、减速系统位于主机下部，本机可完成拉伸、压缩试验，其中上空间为拉伸空间，下空间为压缩空间。电机经减速系统减速后带动精密滚珠丝杠副旋转进行加载，从而驱动中横梁上下移动，对试样进行加载。试验速度的大小可由安装在主机下面的电机调速系统控制完成。电气部分由调速系统及显示测量系统组成，本机采用高精度交流伺服调速电机，通过调速系统控制电机的正、反转和速度的快慢。负荷测量系统由一只高精度的负荷传感器、测量放大器、A/D转换器、稳压电源等组成。位移测量系统由光电编码器、脉宽整形电路、倍频电路、计数电路组成。所有的控制参数及测量结果均可以在数显屏幕上实时显示。
|
