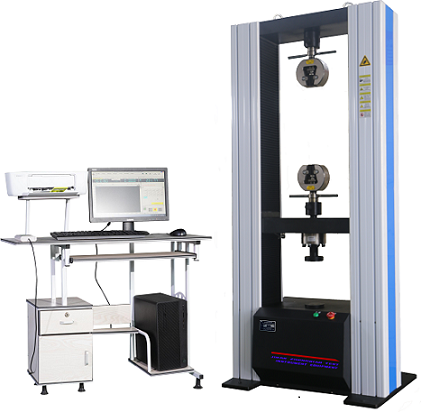

全能材料试验机是由测量系统、驱动系统、控制系统及电脑（电脑型拉力试验机）等结构组成。是现代电子技术与机械传动技术相结合的产物，是充分发挥了机电各自特长而构成的大型精密测试仪器，可对各种资料进行拉伸、压缩、弯曲、剥离、剪切等多项性能试验，且有测量范围宽、精度高、响应快等特点。工作可靠，效率高，可对试验数据进行实时显示记录、打印。
全能材料试验机的测量系统是由力值的测量、形变的测量与横梁位移的测量组成。
力值的测量通过测力传感器、放大器和数据处理系统来实现测量，最常用的测力传感器是应变片式传感器。
形变的测量通过形变测量装置来测量，它是用来测量试样在试验过程中产生的形变。该装置上有两个夹头，经过一系列传动机构与装在测量装置顶部的光电编码器连在一起，当两夹头间的距离发生变化时，带动光电编码器的轴旋转，光电编码器就会有脉冲信号输出。再由处理器对此信号进行处理，就可以得出试样的变形量。
横梁位移的测量其原理同变形测量大致相同，都是通过测量光电编码器的输出脉冲数来获得横梁的位移量。
驱动系统主要是用于试验机的横梁移动，其工作原理是由伺服系统控制电机，电机经过减速箱等一系列传动机构带动丝杆转动，从而达到控制横梁移动的目的。通过改变电机的转速，可以改变横梁的移动速度。
三、全能材料试验机的控制系统
试验机专用测控软件用于全能材料试验机进行各种金属及非金属（如：金属材料、橡胶拉伸、塑料拉伸、管材环刚度、人造板等）的试验，按照相应标准完成实时测量与显示、实时控制及数据处理、结果输出等各种功能。
(1)分权限管理，不同级别的操作者有不同的操作权限，可操作的菜单等内容也不同，即使普通操作者操作简单、方便、快捷，又有效的�；ち讼低�；
(2)实时测量与显示试验力及峰值、位移、变形等各信号；实现了 Win7、Win10等 NT模式平台下的实时采集与控制；并实现了精确定时，高速采样；
(3)实现了负荷-变形，负荷-位移等多种试验曲线的实时屏幕显示，可随时切换观察，曲线的放大与缩小非常方便；
(4)具备试验参数的计算机存储、设定、加载等功能，调零、标定等操作都从软件上进行，各参数可方便的进行存储和调入，从而使一台主机带多个传感器时可以方便的切换，而且没有数目限制；
(5)支持多种控制方式，包括开环等速位移及等速力、等速应力等多种闭环控制方式；并在高级操作者调试闭环参数过程中给出标准参考曲线，从而使用户实际观察到各参数对闭环效果产生的影响。
(6)具有试验过程控制模式智能设置专家系统，提供给专业用户自动程控编程器。用户可以根据实际需要，按照规则灵活组合多种控制方式及控制速度，编制适合自己需要的控制程序。测控软件会自动按照用户设置自动控制试验过程。
(7)采用人机交互方式分析数据。处理方法满足应用广泛的试验方法要求，可自动计算弹性模量、屈服强度、规定非比例延伸强度等各种性能参数，也可人工干预分析过程，提高分析的准确度；也可以根据用户提供的标准进行其他的数据处理。
(8)试验数据以文本文件存贮，以方便用户查询，以及利用任何通用商业报表、字处理软件对试验数据进行再处理，同时方便联网传递数据；
(9)可记录、保存试验全过程的数据曲线，并具有演示功能，实现试验曲线再现�；箍梢越星叩佣员�，便于对比分析；
(10)可按用户要求格式打印试验报告。用户可以自己选择报告输出基本信息和试验结果及试验曲线的内容，满足各种需要；
(11)实现了试验力和变形的数字调零、自动标定，方便了操作，提高了机器的可靠性。各种参数系统设置以文件形式存贮，便于保存和恢复；
(12)可应用于 Win7、Win10等多种操作系统。试验过程控制、横梁移动速度的改变、参数输入等操作可全部用键盘、鼠标完成，使用方便快捷；
(13)可自动识别并支持外部点动控制，使装夹试样时很方便；
(14)具备过载�；ぷ远；δ埽⒖梢宰远卸鲜匝狭�，自动�；�。
以上就是全能材料试验机三个主要系统介绍，希望通过本文，大家对全能材料试验机有了更深的了解。
