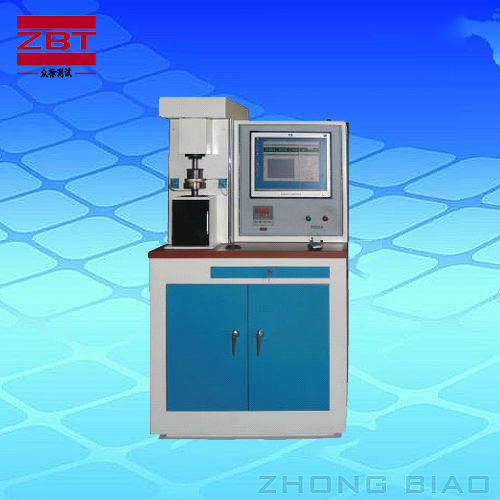

摩擦磨损试验机，其主要用途与功能均与美国FALEX6#型多功能试样测试试验机相似(Multi-Specimen Test Machine)，它是研制开发各种中系列液压油、内燃机油、齿轮机油必需的模拟评定测试试验机。本次要为大家介绍的是摩擦磨损试验机的用途与操作方法。
一、摩擦磨损试验机的用途
市场上比较多的是 用于油品摩擦的 四球摩擦磨损试验机 微机控制电液伺服摩擦磨损试验机
用于评定润滑油、润滑脂的长时抗磨损性能，以及金属材料的摩擦磨损性能的 立式万能摩擦磨损试验机
以滑动摩擦形式，在浸油润滑条件下，评定各种润滑剂的润滑性能的环块摩擦磨损试验机
测量材料温升、摩擦系数等数值的 高温端面摩擦磨损试验机 屏显示端面摩擦磨损试验机
二、摩擦磨损试验机的操作方法
1 主轴及其驱动系统主轴(1)是由松下交流电机(2)和PWMC脉宽调速控制系统组成,该系统电机的额定力矩为9.545N·m,脉宽调速范围为10-2000r/min,无级恒扭矩,高速精度为1%.该电机功率约1.5Kw,在主轴(1)和电机(2)上部，分别装有从动和主动特制的圆弧齿形带轮(3)、(4),通过圆弧齿同步带(5)把电机的功率传递到主轴上。由于应用了脉宽调速系统使其在低转速下具有高的传动力矩,它完全改变了可控硅无级变速系统在低转速下传动力成倍递减的特点。
2 油盒与摩擦副加热升温系统:主轴(1)是空心轴，其下端有1:7的锥孔，可以安装各种各样的摩擦副上夹头，例如，销盘夹头(10)和销盘摩擦副(11)、(12)，空心主轴内有拉杆(6)，当销盘摩擦副等夹头装入主轴锥孔内，旋紧拉杆(6)可确保主轴与各个摩擦副上夹头在主轴锥孔内不产生任何相对滑动。油盒加热系统有两套，分别是不锈钢套式加垫圈(13)和加热板(14)，均在220V，条件下，通过继电器对试验温度从室温~100℃进行数显控制与报警，进行工作，在两种油盒加热器中都装有Pt-100标准铂电阻。
3 下导向主轴与下摩擦副副盘及摩擦力矩传感系统。下导向主轴(15)副盘(16),直线球轴承(17),两个径向球轴承(18),试验力传感器(19),摩擦力传感器(20),止推球轴承(21),背紧螺母(22),滚花螺钉23),在更换夹头与装卸各种摩擦副时必须操作(22)与(23),直线球轴承(17)可使下导向主轴(15)上下运动,摩擦力小,轻便灵活,它可使在施加试验力时具有较高的灵敏度,轴承(18)可使传递摩擦力时数显准确可靠。本机力值标定，是由专用工具和标准牛顿砝码检定,以确保本试验机与摩擦力矩按计量法规定传递精度准确可靠。
4 弹簧式微机施力系统试验机试验力的施加是通过弹簧式施力结构与微机控制步进电机系统自动进行,步进电机(30)通过一对径向止推球轴承(31),(32),传递一对减速比为80:1的蜗杆(28)蜗轮(29)运行副。蜗轮(29)固定着一根丝杠(25),由一对径向止推滚子轴承(27)使下螺母施力板上下移动(有两根固定立柱作导向)压缩施力弹簧(24),通过上施力板,荷重传感器(19)把试验力施加到不同的摩擦副上产生接触压力,并按要求进行试验。操纵试验力控制按钮,通过微机控制自动加载系统可实现按一定速率加载。行程限位开关可在试验结束后自动卸载后起限位�；饔谩�
|
